Термостойкий кабель TKD SIHF-J
Применение:
Термостойкий кабель, используется как в качестве контрольного, соединительного, кабеля, так и качестве кабеля подключения в электрических устройствах. Предназначается для постоянной прокладки и гибкого присоединения в свободном движении без напряжения при растяжении, и без принудительного управления движением. Применяется в сухих, влажных и сырых помещениях, а также под открытым небом, но не для прокладки в земле.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Разрешено применение для температурного класса "H" до180 °C.
• В случае пожара не распространяет горение, сохраняет целостность изоляции и имеет незначительную плотность дыма.
• Силикон в составе устойчив к озону, кислороду, морской воде, изменению погодных условий.
Характеристики теромостойкого кабеля TKD SIHF-J
| проводник: | медный луженый многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5. |
| изоляция: | силикон |
| маркировка жил: | согл. VDE 0293-308 до 5 жил: цветовая маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с желто-зеленой жилой |
способ скрутки | послойный повив жил |
внешняя оболочка | силикон |
цвет оболочки | красно-коричневый |
| номинальное напряжение: | Uo/U: 300/500 В |
| испытательное напряжение: | 2 кВ |
Cопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | мин. 2,0 GΩ MΩ x км |
Допустимые токовые нагрузки | согласно DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля. |
| температура стационарно: | -60 °C / +180 °C; кратковременно: +200 °C |
макс. температура на проводнике | +180 °C |
безгалогенность | не содержит галогенов, согл.VDE 0472 часть 813 и IEC 60754-1 |
| свойства изоляции: | самозатухающая, не распространяет горение согл. VDE 0482-332-2-1 (IEC 60332-1) |
стандарт | согл. DIN VDE 0282 часть 1 и HD22.1 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

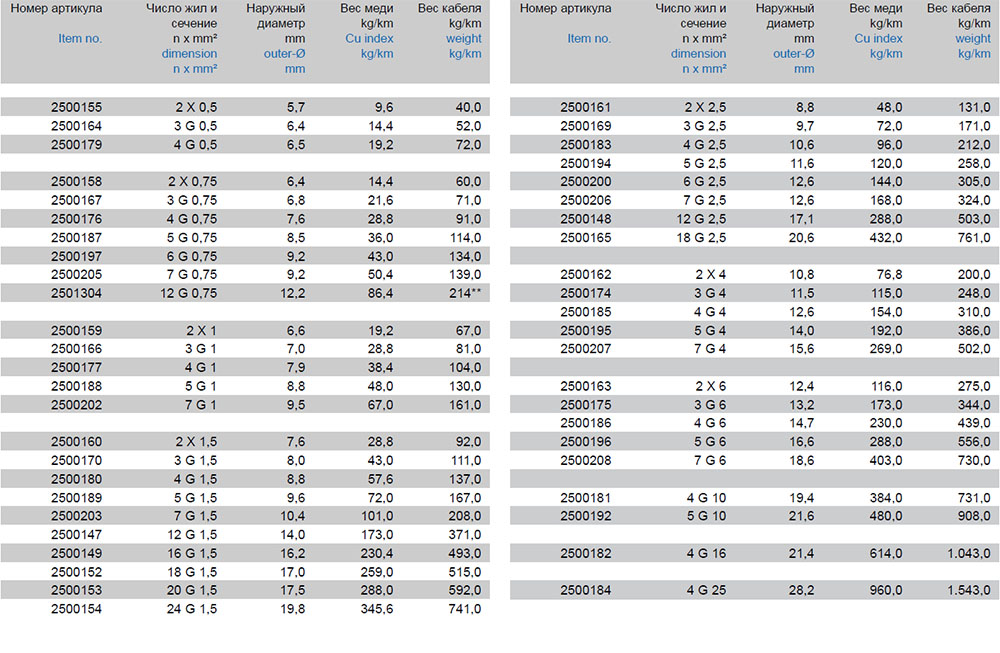

Характеристики термостойкого кабеля TKD SIHF-J
Модели термостойкого кабеля TKD SIHF-J:
2500155, 2500164, 2500179, 2500158, 2500167, 2500176, 2500187,
2500197, 2500205, 2501304, 2500159, 2500166, 2500177, 2500188, 2500202, 2500160,
2500170, 2500180, 2500189, 2500203, 2500147, 2500149, 2500152, 2500153, 2500154,
2500161, 2500169, 2500183, 2500194, 2500200, 2500206, 2500148, 2500165, 2500162,
2500174, 2500185, 2500195, 2500207, 2500163, 2500175, 2500186, 2500196, 2500208,
2500181, 2500192, 2500182, 2500184
