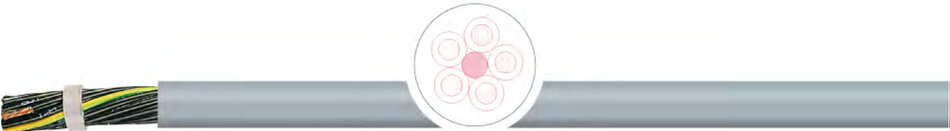

Гибкий кабель управления TKD PUR (N)YMH11YO GREY
Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении и для ручных инструментов, для постоянной прокладки и гибкого присоединения в свободном движении, без напряжения при растяжении, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, а также под открытым небом с учетом температур, но не для прокладки в земле.
Особенности:
• Внешняя PUR оболочка устойчива к кислотам, щелочам, растворителям, гидролизу, смазочным веществам (см. табл. химической стойкости).
• Отсутствие кремнийорганической резины (при производстве).
• Устойчив к истиранию и микробам.
• Высокая износостойкость и прочность на разрыв.
• Внешняя оболочка из PUR устойчива к УФ-излучению.
Характеристики гибкого кабеля управления TKD PUR (N)YMH11YO GREY
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | PUR GREY: в соотв.DIN VDE 0293 черные жилы с белой цифровой маркировкой, более 3 жил с желто- зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | PUR (полиуретан) |
| цвет оболочки: | серый , RAL 7001 |
| номинальное напряжение: | Uo/U: HAR 300/500 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 12,5 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
| стандарт: | согл. DIN VDE 0245, 0250 und 0282 соотв. 2006/95/EС |
Примечание:
• Соответствует директиве RoHS.
• Возможна поставка кабеля: согл. ЕМС: C-PUR СЕРЫЙ ((N)YMHC11YÖ) согл.DESINA: PUR ЧЕРНЫЙ DESINA ((N)YMH11YÖ); для систем безопасности: PUR ЖЕЛТЫЙ ((N)YMH11YÖ) .
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики гибкого кабеля управления TKD PUR (N)YMH11YO GREY

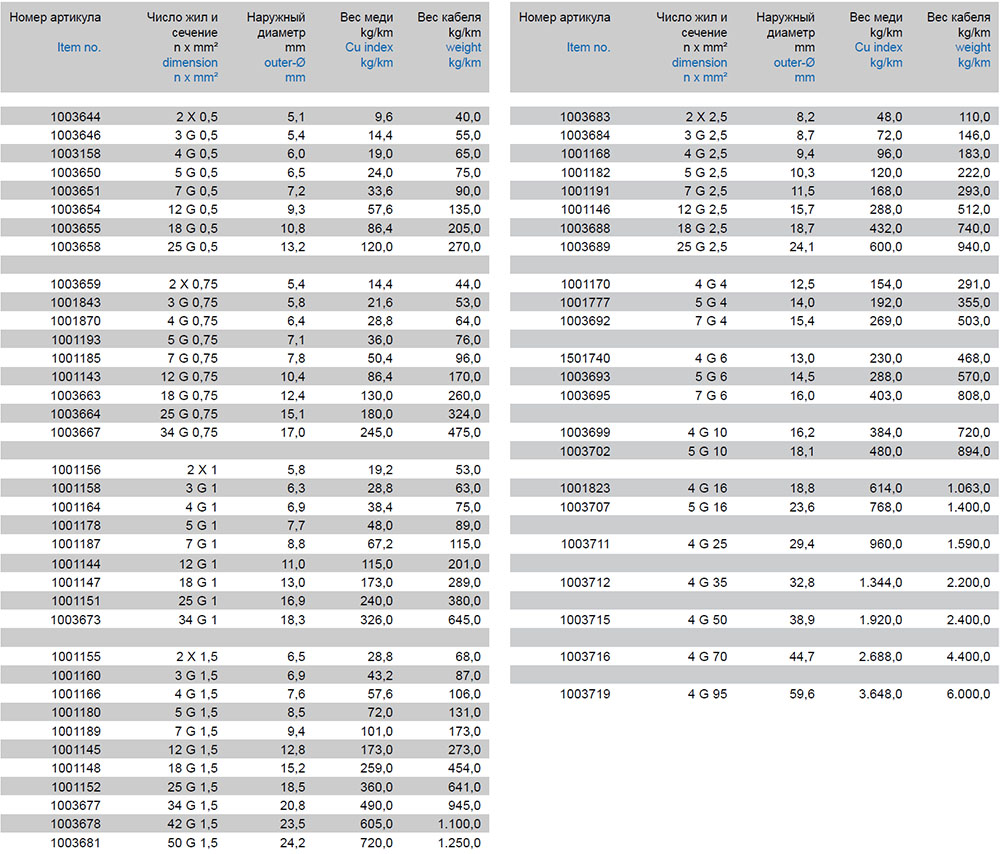

Модели гибкого кабеля управления TKD PUR (N)YMH11YO GREY:
1003644, 1003646, 1003158, 1003650, 1003651, 1003654, 1003655, 1003658, 1003659, 1001843, 1001870, 1001193, 1001185, 1001143, 1003663, 1003664, 1003667, 1001156, 1001158, 1001164, 1001178, 1001187, 1001144, 1001147, 1001151, 1003673, 1001155, 1001160, 1001166, 1001180, 1001189, 1001145, 1001148, 1001152, 1003677, 1003678, 1003681, 1003683, 1003684, 1001168, 1001182, 1001191, 1001146, 1003688, 1003689, 1001170, 1001777, 1003692, 1501740, 1003693, 1003695, 1003699, 1003702, 1001823, 1003707, 1003711, 1003712, 1003715, 1003716, 1003719
