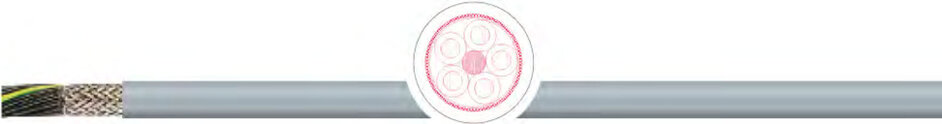

Гибкий кабель управления TKD PVC-JZ OZ-CY
Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении, где должна быть обеспечена пересылка сигналов и данных безmпомех, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.
Особенности:
• Испытательное напряжение 4кВ.
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Альтернатива к кабелю ÖPVC-JZ/OZ-YCY.
• Рекомендуется для электромагнитной совместимости (ЭМС).
Характеристики гибкого кабеля управления TKD PVC-JZ OZ-CY
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | В соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
общий экран | медная луженая оплетка, плотность покрытия ок.85 % |
внешняя оболочка: | ПВХ |
| цвет оболочки: | черный цвет, RAL 9005 |
| номинальное напряжение: | Uo/U 300/500 В |
| испытательное напряжение: | жила/жила: 4 кВ, жила/экран: 2 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Емкость | жила/жила:ок.120 нФ/км; жила/экран:ок.155 нФ/км. |
Мин. радиус изгиба неподвижно | 6 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1. |
| стандарт: | согласно DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики гибкого кабеля управления TKD PVC-JZ OZ-CY
Модели гибкого кабеля управления TKD PVC-JZ OZ-CY:
0500786, 0500719, 0500725, 0500732, 0500746, 0500693, 0500697, 0500710, 0500782, 0500721, 5000697, 0500726, 0501488, 0500733, 0500740, 0500752, 0500684, 0500695, 0500704, 0500712, 0500718, 0503668, 0500789, 0500722, 0500800, 0500727, 0500814, 0500734, 0500749, 0500696, 0500705, 0500713, 0500790, 0500715, 0500803, 0500720, 0500735, 0500743, 0500698, 0500706, 0500714, 0500793, 0500723, 0500730, 0500737, 0500750, 0500699, 0500724, 0500731, 0500728, 0506722, 0506869, 0506870
