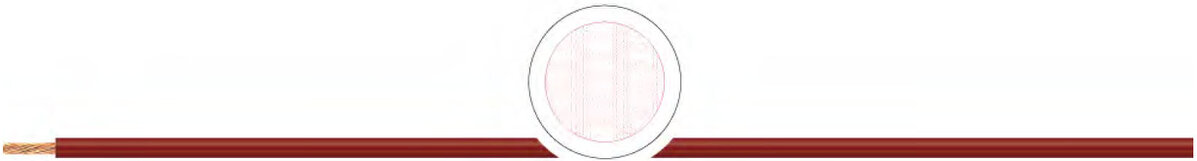

Теромстойкий кабель TKD LiYvz, H05V-K, H07V-K
Применение:
LiYvz луженый провод используется для соединения электронных деталей в приборах, в телекоммуникационных системах. H05V-K и H07V-K многопроволочный медный применяется при внутреннем электромонтаже устройств, в защищенной проводке и на осветительных приборах, а так же в трубах, на и под штукатуркой, в сигнальных установках.
Особенности:
• Устойчив к воздействию кислот, щелочей и некотырых масел.
• Отсутствие кремнийорганической резины (при производстве).
• Внешняя оболочка кабеля самозатухающая, не распространяет горение.
• Не для прямой прокладки на платформах, в лотках и поддонах (исключение-использование при выравнивании потенциалов).
• Возможна поставка кабеля всех стандартных цветов.
Характеристики теромостойкого кабеля TKD LiYvz, H05V-K, H07V-K
| проводник: | LiYvz: медный луженый; H05V-K, H07V-K: медный |
| структура: | согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ. |
| маркировка жил: | разные цвета |
| номинальное напряжение: | H05V-K:300/500 В; H07V-K 450/750 В рабочее напряжение LiYvz 500 В (0,14мм²), 900 В (0,25мм²-1,5мм²) |
| испытательное напряжение: | LiYvz: 1,2 кВ (0,14мм²), 2,5 кВ (0,25мм²-1,5 мм²) H05VK: 2 кВ; H07V-K: 2,5 кВ |
Cопротивление проводника | при +20 °C LiYvz согл. VDE 0812; H05V-K и H07V-K согл. DIN VDE 0295 соотв. IEC 60228. |
Допустимые токовые нагрузки | согласно DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | 10 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -30 °C / +70 °C |
температура подвижно | -5 °C / +70 °C |
| свойства изоляции: | самозатухающий, не распространяет горение VDE 0482-332-2-1 соотв. IEC 60332-1-2 |
стандарт | LiYvz согл. VDE0812; H05V-K и H07V-K согл.. VDE 0281/HD21 |
нормы | H05V-K и H07V-K: HAR |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• одножильный экранированный кабель ELITRONIC®-CY LIYCY см. страница 02.01.02
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики термостойкого кабеля TKD LiYvz, H05V-K, H07V-K
Модели термостойкого кабеля TKD LiYvz, H05V-K, H07V-K:
0,14, 0,25, 0,5, 0,75, 1, 1,5, 0,5, 0,75, 1, 1,5, 2,5, 4, 6,
10, 16, 25, 35, 50, 70, 95, 150, 185, 240
