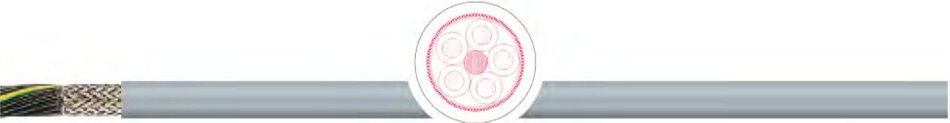

Кабель управления TKD FLAME-JZ/OZ-CH FRNC
Применение:
Безгалогенный кабель, не наносящий вред окружающей среде, для передачи данных и сигналов без помех в машиностроении, во всех пожароопасных зонах с большой концентрацией людей и дорогостоящего оборудования, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управлением движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Используется на открытом воздухе только с УФ-защитой.
Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• FRNC (Flame Retardent, Non Corrosive), не распространяет горение, не выделяет коррозионных и токсичных газов.
• LSF 0H (Low smoke in fume, zero halogen) низкая плотность дыма при пожаре, не содержит галогенов.
• Рекомендуется для электромагнитной совместимости (ЭМС).
Характеристики гибкого кабеля управления TKD FLAME-JZ/OZ-CH FRNC
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | специальный безгалогенный компаунд |
| маркировка жил: | в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой. |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
общий экран: | медная луженая оплётки, плотность покрытия около 85 %. |
внешняя оболочка: | специальный безгалогенный компаунд |
| цвет оболочки: | серый цвет, RAL 7001 |
| номинальное напряжение: | Uo/U 300/500 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | огл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 6 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +70 °C |
| температура подвижно: | -5 °C / +70 °C |
безгалогенность | не содержит галогенов, согл. IEC 60754-1 и IEC 60754-2 |
плотность дымовых газов | согл. IEC 61034-1-2 |
коррозионность | согл. IEC 60754-2 |
| свойства изоляции: | не содержит галогенов, не распространяет горение, согл.VDE 0482-332-1-1 (IEC 60332-3-24 кат. C) |
| стандарт: | согл. DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля FLAME-JZ-HCHö FRNC с повышенной маслостойкостью.
• По заказу производим специальную конструкцию кабеля.

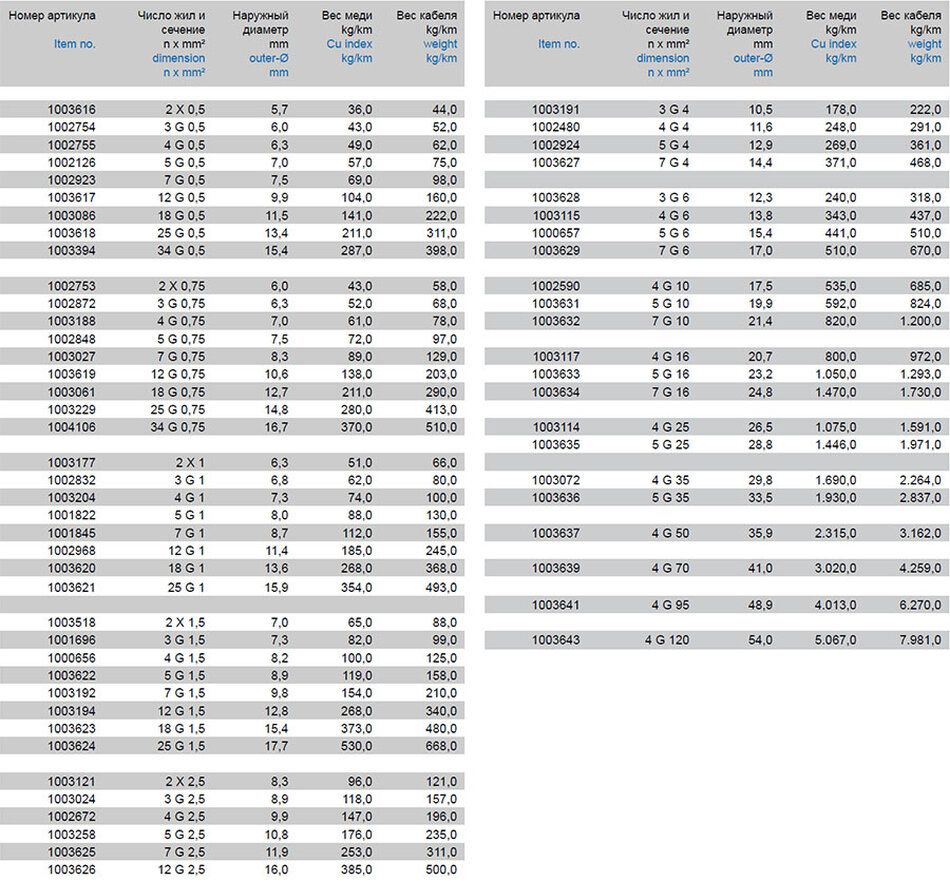

Характеристики гибкого кабеля управления TKD FLAME-JZ/OZ-CH FRNC
Модели гибкого кабеля управления TKD FLAME-JZ/OZ-CH FRNC:
1003616, 1002754, 1002755, 1002126, 1002923, 1003617, 1003086, 1003618, 1003394, 1002753, 1002872, 1003188, 1002848, 1003027, 1003619, 1003061, 1003229, 1004106, 1003177, 1002832, 1003204, 1001822, 1001845, 1002968, 1003620, 1003621, 1003518, 1001696, 1000656, 1003622, 1003192, 1003194, 1003623, 1003624, 1003121, 1003024, 1002672, 1003258, 1003625, 1003626, 1003191, 1002480, 1002924, 1003627, 1003628, 1003115, 1000657, 1003629, 1002590, 1003631, 1003632, 1003117, 1003633, 1003634, 1003114, 1003635, 1003072, 1003636, 1003637, 1003639, 1003641, 1003643
