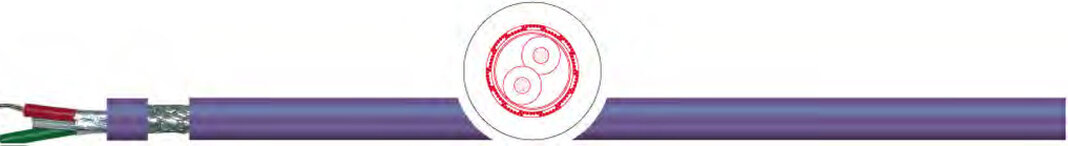

Кабель TKD PROFIBUS PVC 150

Кабель TKD PROFIBUS PVC 150 Ω

Применение:

Экранированный кабель предназначен для работы в системах Siemens L2-DP, F.I.P.-Feldbus. Применяется для постоянной и гибкой прокладки.

Особенности:

• Оболочка кабеля не распространяет горение.

• Устойчива к воздействию жиров, охлаждающей жидкости и смазывающих материалов.

• Маслостойкая (см. таблицу технических указаний).

• Оптимальное соотношение цены и качества.

Характеристики кабеля TKD PROFIBUS PVC 150 Ω

проводник:	2458: медный однопроволочный, / 2460: медный многопроволочный
структура:	2458 - 0,64мм однопроволочный/ 2460 - медный многопроволочный 7/19 проволок.
изоляция	0,64 мм: O2Y, PE, вспененный полиэтилен / 1 мм²: 2Y, PE
маркировка жил	2458-ПВХ: зеленый, красный 2460-ПВХ-Hybrid: зеленый, красный, черный, синий, желто-зеленый
контактная защита	алюминевая фольга, внахлёст
общий экран	луженая медная оплетка
внешняя оболочка:	ПВХ
цвет оболочки	фиолетовый, RAL 4001
маркировка	да
номинальное напряжение	0,64 мм: 250 В (не для высокого напряжения) 1 мм²:500 В
испытательное напряжение	жила/жила: 1.200 В жила/экран: 750 В
сопротивление шлейфа	макс. 115 Ω / км
сопротивление изоляции	при +20 °C ≥ 20 MΩ x км
Емкость	0,64 мм пара: макс. 30нФ/км
волновое сопротивление	0,64 мм пара: 150 +/- 15 Ω
частота передачи данных	0,64 мм пара: 1.500 КБит/сек
расст. передачи данных	0,64 мм пара: 200 м
Мин. радиус изгиба неподвижно	10 x диаметр кабеля
Мин. радиус изгиба подвижно	15 x диаметр кабеля
температура стационарно:	-30 °C / +80 °C
температура подвижно	- 5 °C / +70 °C
свойства изоляции	самозатухающая, не распространяет горение
стандарт	DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC

Примечание:

• Соответствует директиве RoHS.

• Возможна поставка конструкции кабеля 'fast-connect' и согласно норм UL (2458-PVC-FC-UL).

• Возможна поставка кабеля определенного цвета и размера по запросу.

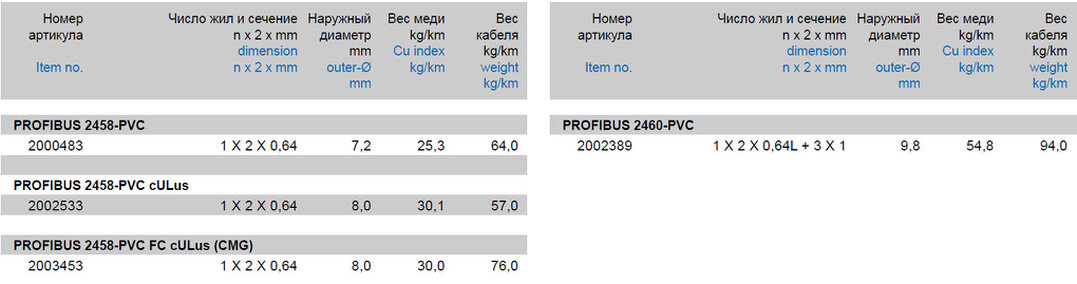

Характеристики кабеля TKD PROFIBUS PVC 150 Ω

Модели кабеля TKD PROFIBUS PVC 150 Ω:

2000483, 2002533, 2003453, 2002389
